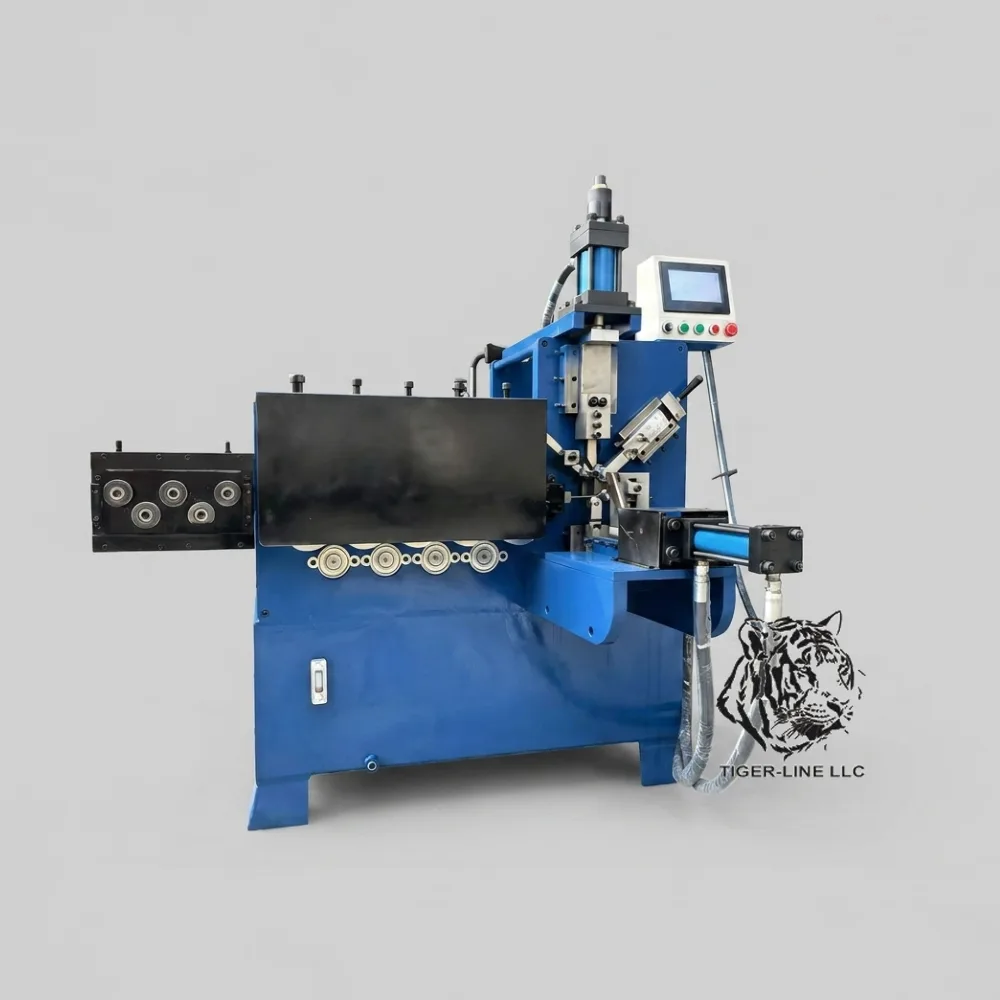

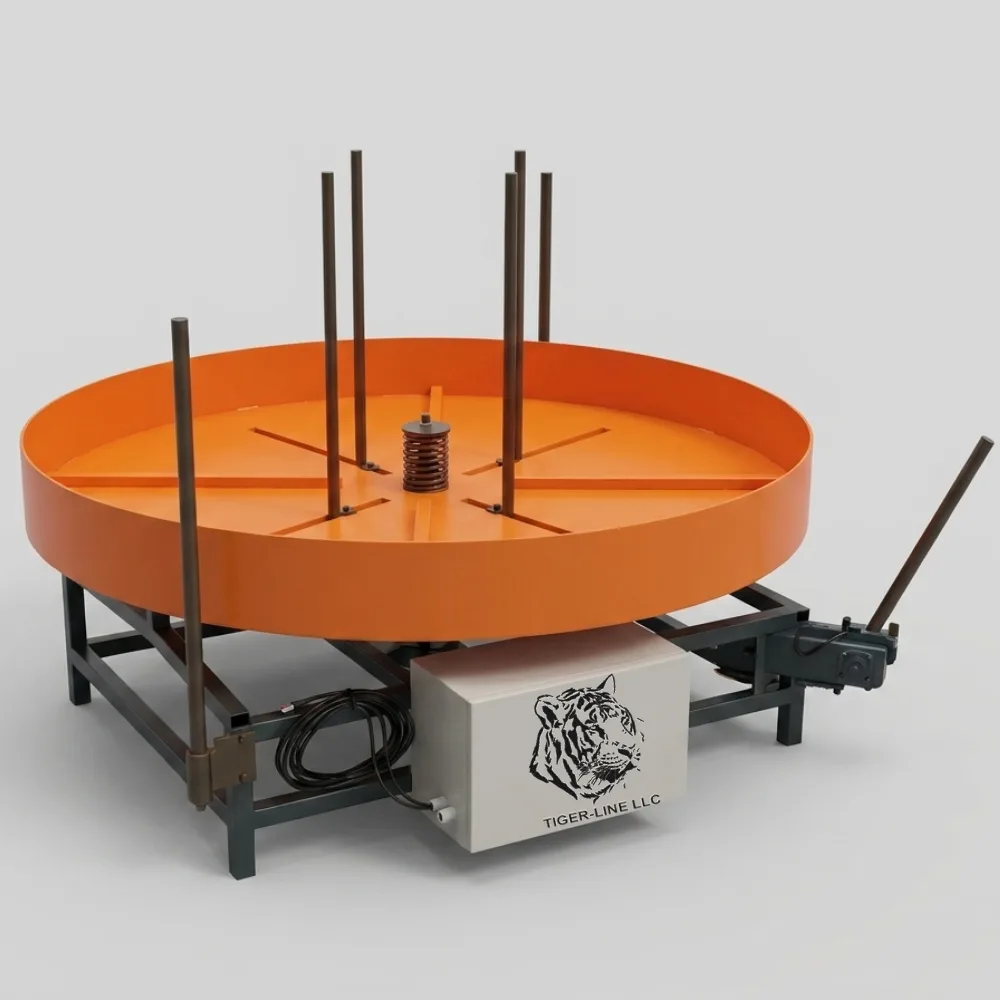

Автоматический станок для формирования замкнутых колец TL-10-GB-80 с размотчиком 1 т
TL-10-GB-80 — автоматический станок для изготовления замкнутых стальных колец из проволоки и прутка диаметром от 3 до 10 мм. Оборудование формирует кольца диаметром от 30 до 80 мм с производительностью до 20 изделий в минуту.
Описание
Станок предназначен для серийного производства замкнутых металлических колец из стальной проволоки или прутка. Подходит для предприятий, выпускающих металлические комплектующие, крепёжные элементы, кольца и другие изделия круглой формы.

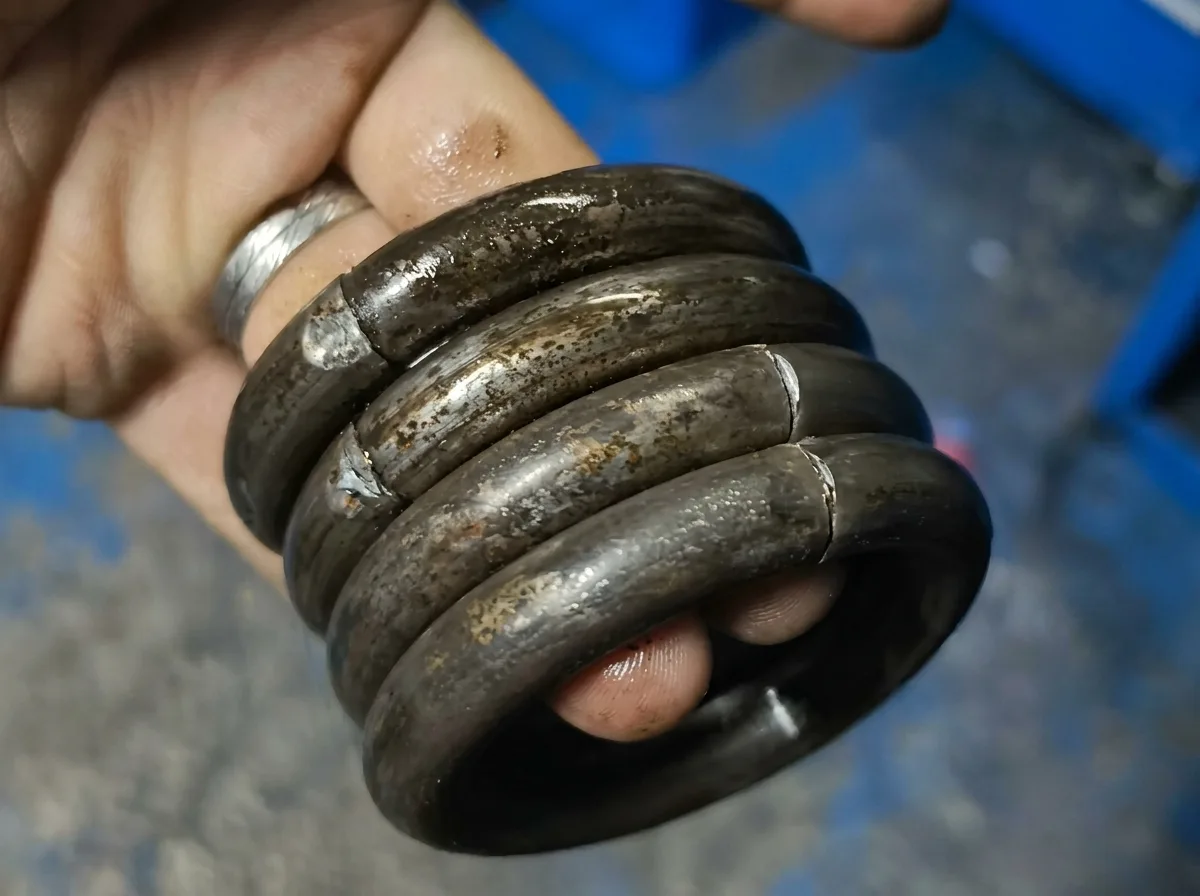

Оборудование может быть настроено под производство колец из стали диаметром 8 мм с наружным диаметром готового изделия 39–49 мм.
Комплектация основного станка
- Двигатель мощностью 7,5 кВт — Dongguan Xinyu.
- Двойной гидравлический насос высокого давления — Shanghai.
- Гидравлическая базовая плита 03-3W — собственного производства.
- Распределительный клапан DSG-03-3C — Shanghai Jintan.
- Электромагнитный разгрузочный клапан — Shanghai Jintan.
- Регулятор давления RV-04T — Shanghai Jintan.
- Обратные клапаны — Taiwan Youtian.
- Система водяного охлаждения.
- Тяжёлые гидроцилиндры собственного производства.
- PLC — Xinje.
- Сенсорный дисплей — Xinje.
- Выключатели и контакторы — Schneider.
- Сервомотор и привод мощностью 4,3 кВт.
Характеристики
| Модель | TL-10-GB-80 |
|---|---|
| Исполнение | Индивидуально, по ТЗ |
| Диаметр обрабат. материала | 3–10 мм |
| Диаметр готового кольца | 30–80 мм |
| Производительность | 8–20 шт./мин |
| Регулировка скорости | Есть |
| Напряжение питания | 380 В |
| Частота | 50 Гц |
| Мощность основного двигателя | 7,5 кВт |
| Мощность сервопривода | 4,3 кВт |
| Система управления | PLC и сенсорная панель |
| Режимы работы | Ручной и автоматический |
| Сохранение параметров | Есть |
| Вес станка | 800 кг |
| Габариты станка | 1700 × 900 × 1600 мм |
